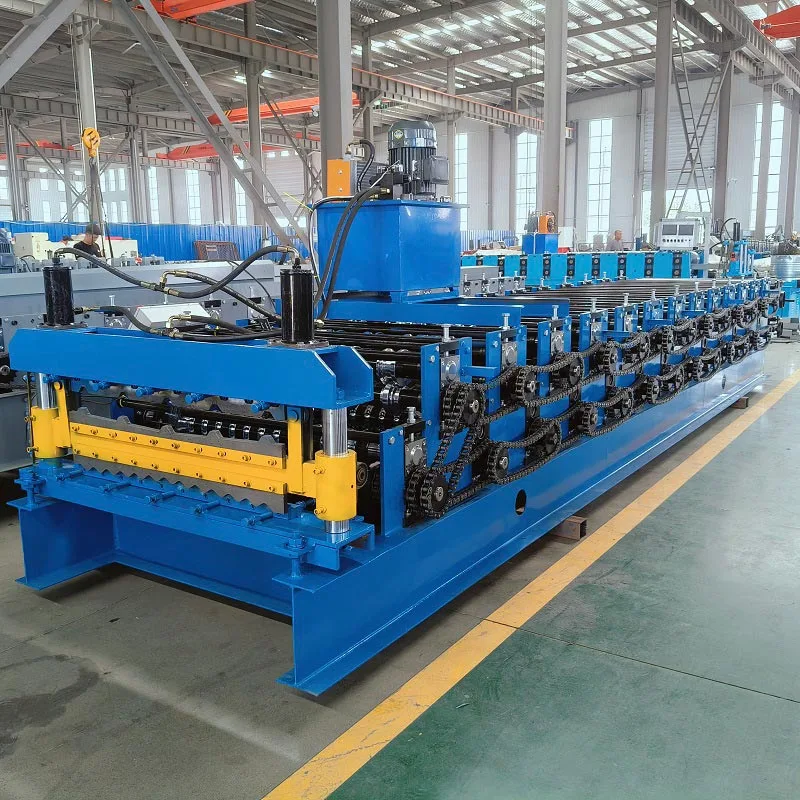

Високошвидкісна машина для формування панелей даху

Термін «висока швидкість» є його ключовою ознакою. Ці високошвидкісні машини для формування панелей для даху створені для максимальної ефективності ефективність виробництва. Швидкість їх лінії набагато вища, ніж у стандартних роторів. Швидкість часто перевищує 100 метрів пер хвилина. Це робить їх необхідними для великомасштабного будівництва. Виробники металевих конструкцій і панелей також покладатися на них. Їм потрібен стабільний результат, найвища якість і швидкий час виконання. Це допомагає тісно зустрітися розклади і високий попит.

Як працює ця машина?

Ця високошвидкісна машина для формування панелей даху є складною системою. Він поєднує механічні, електричні та гідравлічні/пневматичні частини. Його роботу можна розбити на ключові етапи.

A. Розмотування та подача

Процес починається з розмотувача. Він містить велику металеву котушку. Механізм автоматичної подачі розпрямляється аркуш. Потім він плавно подає його в секцію формування рулону. Просунуті системи мають подвійні розмотувачі. Це дозволяє безперебійне виробництво. Нову котушку можна завантажити і приварити до старої, не зупиняючи машину.

B. Попереднє штампування та надрізи (необов’язкові, але поширені)

Багато високошвидкісних верстатів включають станцію штампування з сервоприводом. Це відбувається перед процесом формування. The пристрій може пробивати отвори, створювати жалюзі або робити виїмки. Технологія сервоприводу забезпечує виняткову точність. Це синхронізує розташування перфораторів із довжиною панелі. Це важливо для отворів для гвинтів або вентиляційних отворів.

C. Процес формування рулону - ядро

Це серце машини. Має серію стендів. Кожна підставка містить набір роликів із загартованої сталі. Кожна підставка виконує невелику поступову частину формування.

Станції: типова машина для складного профілю може мати від 15 до 25 станцій. Перші кілька станцій роблять ніжними, початкові вигини. Пізніші станції поступово поглиблюють і уточнюють форму.

Ролики: Ролики спеціально розроблені для певного профілю панелі. Вони оброблені на верстаті з ЧПУ. Вони виготовлені з загартована сталь, наприклад D2 або Cr12MoV. Це забезпечує високу твердість і зносостійкість. Це гарантує довге життя і постійна якість.

Вали та корпус: Вали та корпуси надійні та жорсткі. Вони повинні витримувати високі сили, що виникають на висоті швидкості. Це запобігає прогину та забезпечує точність розмірів виробу.

D. Система різання та контролю

Після того, як панель повністю сформована, вона переміщається на станцію різання.

Літаюче відсічення: це критично важлива функція для високошвидкісної роботи. Ріжучий вузол рухається синхронно з панель просування. Він забезпечує чистий зріз без задирок на заданій довжині. Матеріальний потік не припиняється. Після різання, пристрій швидко повертається у вихідне положення.

PLC і HMI: Програмований логічний контролер (PLC) керує всім процесом. Оператор вводить параметри на a Зручний сенсорний екран (HMI). ПЛК синхронізує розмотувач, попереднє штампування, формування рулонів і обертання відсікання. Він також надає діагностичну інформацію та виробничі дані.

E. Обробка вихідних даних

Автоматична система штабелювання збирає готові панелі, організовуючи їх у акуратні стоси для пакування та доставка. Усе це зводить до мінімуму ручну обробку та знижує ризик пошкодження поверхні.

Сценарії застосування

Великомасштабне будівництво: Ці високошвидкісні машини для формування покрівельних панелей виготовляють покрівельні та сайдингові панелі. Ці панелі використовуються на складах, заводах і в торгових центрах.

Збірні металеві будівлі: компанії використовують їх для ефективного виробництва власних профілів панелей.

Панелі холодного зберігання: вони утворюють металеві оболонки, які прикріплені до ізоляційних пінополіуретанів.

Системи фальцевої покрівлі (SSR): вони виробляють високоякісні панелі для архітектурних проектів, відомі своїми довговічність і атмосферостійкість.

Монтажні конструкції сонячних панелей: вони виробляють довгі рейки та кронштейни спеціальної форми для великомасштабних сонячних батарей. ферми.

Ключові параметри

Ключові переваги

Виняткова ефективність виробництва

Ці високошвидкісні машини для формування панелей даху працюють на дуже високих швидкостях. Вони виготовляють більше панелей на годину. Це знижує вартість праці для кожної одиниці. Це також дозволяє виробникам швидко виконувати великі замовлення.

Чудова консистенція та якість

Процес повністю автоматизований і точний. Він усуває людські помилки. Кожна панель має однакові розміри та форму. Це забезпечує ідеальне прилягання під час монтажу та високу якість обробки.

Матеріальна ефективність і низький рівень відходів

Процес формування рулону дуже ефективний. Це створює дуже мало брухту. Відходи надходять лише з кінців котушки та пробиті отвори. Точний контроль довжини також запобігає перевиробництву.

Операційна гнучкість

Швидкозмінні роликові системи дозволяють швидко регулювати профіль. Це дозволяє одній виробничій лінії виготовляти різні панелі види. PLC може зберігати незліченну кількість рецептів для різних продуктів.

Зменшена трудова залежність

Система високо автоматизована від початку до кінця. Часто лише один оператор може керувати всією лінією. Це оптимізує розподіл робочої сили.

Покращена безпека

Машини мають запобіжні пристрої та аварійні зупинки. Автоматизовані процеси зменшують контакт оператора з рухомими частинами. Це створює набагато безпечніше робоче середовище.

Важливі деталі дизайну та виробництва

Перевага високошвидкісної машини для формування панелей даху полягає в її конструктивних деталях.

Конструкція коробки передач

Високошвидкісні машини часто використовують один центральний двигун. Він підключається до потужної коробки передач. Ця коробка передач приводить у рух усе формування станцій. Така конструкція забезпечує ідеальну синхронізацію. Запобігає ковзанню і «скрекотання» на високих швидкостях. Це критично для точності профілю та якості поверхні.

Діаметр і жорсткість валу

Формувальні вали набагато більші, ніж у стандартних машинах. Їх діаметр часто становить 80 мм і більше. Це чудово жорсткість запобігає вигину під високим навантаженням. Це забезпечує постійність профілю панелі по всій ширині.

Прецизійні ролики

Формувальні валики дуже жорсткі. Вони також відшліфовані та відполіровані до дзеркального блиску. Це високоякісна поверхня запобігає появі подряпин на панелі. Це забезпечує бездоганний зовнішній вигляд, готовий до продажу.

Міцна базова рама

Вся машина стоїть на важкій, посиленій основі. Ця рама виготовлена ​​з товстих сталевих пластин. Його маса зволожується вібрація. Це важливо для стабільної та плавної роботи на високих швидкостях.

Розширена система управління

Система управління виконує більше, ніж основні операції. Він може автоматично діагностувати несправності. Він повідомляє дані про виробництво і відстежує час простою. Він також пропонує підключення до мережі для загальнозаводської інтеграції.

Система змащення

Багато швидкохідних машин мають автоматичне змащення. Ця система постійно змащує станції формування. Це зменшує час простою на технічне обслуговування та продовжує термін служби компонентів.
