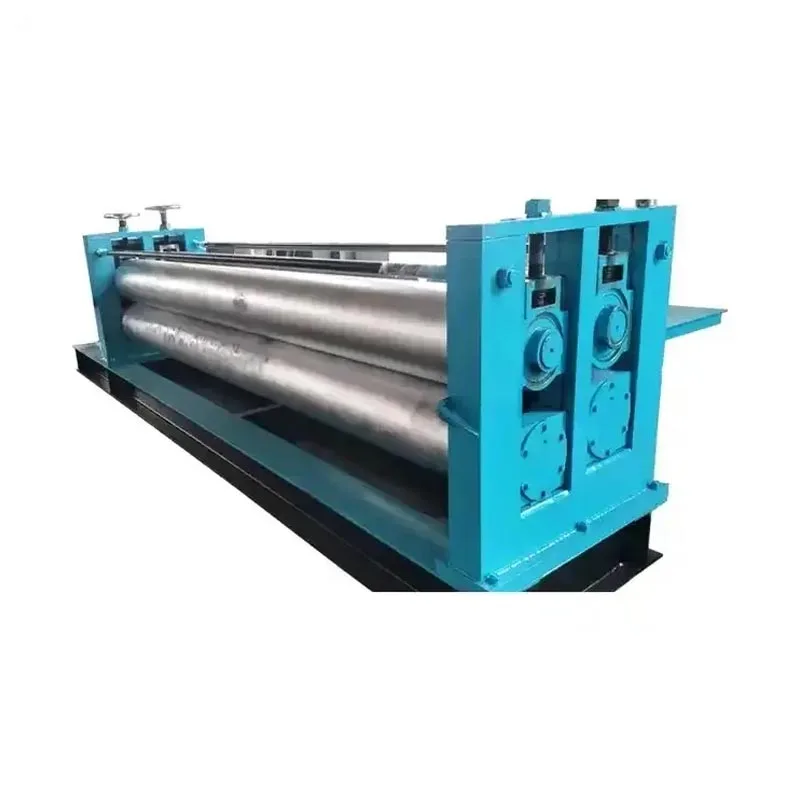

Машина для формування рулонів гофрованого листа з горизонтальною бочкою

Машина для формування гофрованого листа з горизонтальним бочком — це більше, ніж просто інструмент для згинання метал. Це дуже складна інтегрована виробнича система. Він використовує унікальний метод застосування тиску вбік, або поперек. Це відрізняється від традиційного поздовжнього формування.

У процесі використовуються високоточні вальці та матриці. Вони застосовують силу по всій ширині металевої стрічки живиться через. Цей метод створює гофровані панелі безперервно та з високою швидкістю. Отримані панелі мають виняткова точність розмірів, чудова обробка поверхні та підвищена міцність конструкції.

Ці машини працюють з різними металевими котушками. Приклади включають оцинковану сталь, алюміній, мідь і сталь з кольоровим покриттям. Основний продукт – класика гофрований лист. Цей аркуш має повторюваний хвилеподібний малюнок. Ця конструкція вже давно є основним елементом будівництва століття. Ефективно відводить воду і забезпечує міцність. Метод поперечного тиску покращує цю класику продукту шляхом підвищення його якості та консистенції. Це дає виробникам ключову перевагу на ринку їхній успіх у світовій промисловості будівельних матеріалів.

Які кроки необхідні в процесі формування?

Машина для формування гофрованого листа з горизонтальним бочком поєднує в собі машинобудування, електрику управління та гідравлічна точність. Весь процес включає в себе кілька основних етапів:

A. Розмотування та подача:

Велика рулон необробленого металевого листа поміщається на розмотувач. Потім механізм автоматичної подачі спрямовує метал усередину машина. У цьому механізмі використовується гідравлічна або електрична оправка. Це забезпечує постійну подачу матеріалу с контрольована напруга.

B. Вирівнювання та напрямні:

Металева стрічка спочатку проходить через вузол точного вирівнювання. Цей крок усуває будь-які витки, вигини або спотворення від сировини. Це гарантує, що ідеально рівний лист переходить на наступний етап. Працює система направляючих країв одночасно. Він тримає смугу вирівняною збоку, запобігаючи дрейфу та забезпечуючи симетричне формування.

C. Попереднє штампування та надрізання (необов’язково):

Для аркушів, які потребують отворів або вентиляційних отворів, можна додати додаткову станцію перфорації. Робота машини інтегрована механічні, електричні та гідравлічні системи. Процес виробництва проходить через певну послідовність етапів:

D. Процес формування серцевини – формування поперечного тиску

Цей етап є технологічним серцем машини. Це визначається нашим унікальним методом поперечного тиску.

Поетапні станції формування валків: на кожній станції формування металева стрічка поступово формується за допомогою загартованої сталі ролики, з кожним набором поглиблюючи вигин до отримання остаточного рифленого профілю.

Застосування поперечного тиску: це ключова відмінність: ролики та матриці застосовують контрольоване збоку тиск. Це направляє потік металу, щоб зменшити поздовжнє напруження. Таким чином, він вирішує дві ключові проблеми: це мінімізує «масляну консервацію» (хвилястість поверхні) і запобігає розтягуванню країв, що викликає мікротріщини.

E. Розрізання по довжині:

Після того, як лист повністю сформований, він переміщається в блок різання. Сучасні машини використовують точні летючі відсічки система. Серводвигун синхронізує різак із рухомим листом. Це дозволяє виконувати чистий квадратний зріз до потрібної довжини без зупинки виробництва.

F. Вивід і укладання:

Готові аркуші транспортуються до станції автоматичного укладання. Програмований логічний контролер (PLC) керує підрахунок і укладання, формування акуратних пачок, готових до обв’язки та відправлення.

Центральний комп’ютер (PLC) і сенсорний екран (HMI) керують усім процесом, дозволяючи операторам вводити такі налаштування, як довжину та швидкість під час моніторингу продуктивності в режимі реального часу.

Сценарії застосування

Гофровані листи цієї машини для формування гофрованого листа з горизонтальним бочком дуже універсальний. Вони використовуються в багатьох галузях промисловості:

Архітектурна покрівля та обшивка: це найпоширеніше використання. Листи забезпечують міцність, стійкість до погодних умов і рентабельні дахи та стіни для будинків, магазинів і заводів.

Промислові склади та фабрики: листи ідеально підходять для покриття великих площ. Вони мають високу співвідношення міцності до ваги та великі прольоти. Використовуються на виробничих підприємствах, складах, у господарстві будівлі.

Композитні сендвіч-панелі: листи можуть бути внутрішнім або зовнішнім шаром ізольованих сендвіч-панелей. Ці панелі є використовується в холодильних камерах і будівлях з клімат-контролем.

Декоративні та фасадні елементи: листи виготовляються з попередньо пофарбованих або спеціальних металів. Вони використовуються як конструктивні елементи для інтер’єрів та екстер’єрів, додаючи текстуру та сучасний вигляд.

Тимчасові притулки та будинки для ліквідації наслідків стихійних лих: ключовою перевагою є швидкість виробництва та легкість складання. Це дозволяє швидко розгортати аварійне житло, коли це найбільше потрібно.

Сільськогосподарські будівлі: ці листи надзвичайно міцні та ефективно відводять дощову воду. Це робить їх ідеальними для сараїв, пташників, теплиць.

Контейнерна та модульна конструкція: гофровані листи служать основними будівельними компонентами. Вони звикли побудувати стіни та дахи збірних контейнерних будинків і модульних блоків.

Технічні параметри

Незважаючи на те, що конкретні параметри відрізняються залежно від виробника та моделі, стандартний високопродуктивний гофрований горизонтальний барабан Машина для формування рулонної плитки зазвичай має:

Ключові переваги

Вибір нашої горизонтально-ствольної машини для формування гофрованих листів означає значне оновлення від старих методів, трансформуючи ваше виробництво та бізнес із ключовими перевагами:

Висока якість поверхні: метод формування поперечним тиском значно зменшує поздовжнє напруження, практично усуваючи олійну консервацію та зберігаючи первозданну обробку попередньо пофарбованих або покритих металів. Це призводить у більш естетично привабливий кінцевий продукт.

Гарантує ідеальне прилягання та легке встановлення: кожен аркуш має ідентичні розміри та однаковий профіль. Це точність спрощує весь процес встановлення на місці.

Висока виробнича ефективність і автоматизація: безперервна робота 24/7 з мінімальним ручним втручанням повністю автоматизований процес значно збільшує продуктивність і знижує трудовитрати.

Зменшення відходів матеріалу: точне формування та різання мінімізує брак, тоді як додаткове попереднє штампування усуває неточність і відходи свердління готових панелей.

Підвищена механічна міцність: контрольований процес поперечного формування рівномірно зміцнює метал без створення слабких місць, що призводить до структурно вищої панелі.

Оперативна гнучкість і швидке перемикання: збережені рецепти ПЛК дозволяють швидко перемикатися. Ви можете швидко перемикатися листів, профілів або рулонів, зводячи до мінімуму простої виробництва.

Невибагливість у обслуговуванні та тривалий термін служби: ця машина виготовлена з високоякісних загартованих компонентів і міцна структура. Він гарантовано забезпечить роки служби у важких умовах. Він вимагає лише базового планового обслуговування.

Чому я повинен купити цей продукт?

Висока продуктивність забезпечується точною інженерією та міцною конструкцією.

Надміцна модульна рама

Рама виготовлена ​​з оброблених сталевих пластин з високим допуском. Його модульна конструкція забезпечує ідеальний довгостроковий термін служби вирівнювання для всіх станцій. Це вирівнювання є життєво важливим. Це гарантує незмінну якість продукції та розширює життя машини.

Прецизійно шліфовані формувальні ролики

Ці ролики є серцем машини. Вони виготовлені з високохромистої сталі (GCr15). Кожен ролик є термічно оброблений для міцності. Потім вони піддаються точному шліфуванню. Багато з них також покриті або азотовані. Цей процес забезпечує максимальна міцність і запобігає прилипання матеріалу до них.

Надійний вал і система підшипників

Ця система створена з урахуванням високих вимог до поперечного формування. У ньому використовуються високоміцні вали і самовирівнювання підшипники. Ці компоненти витримують значні радіальні та осьові сили. Ця міцна опора забезпечує плавне, безперебійна робота. Він також стійкий до згинання навіть при великих навантаженнях.
